全焊接球阀为一体式全焊接球阀，不会有外部泄漏等现象，由于阀座是由PTFE密封环及弹簧构成的，所以对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。球体的加工过程有先进的计算机检测仪跟踪检测，以球体的加工精度高。由于阀体材料跟管道材质一样，不会出现应力不均，不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质，保障完全无泄漏(0%)。
设计规范：API 6D、ASMEB 16.34
压力-温度等级：ASME B16.34、API608
结构长度：ASME B16.10、GB12221
对焊端形式：ASME B16.25、ASME B31.4/31.8
检验与试验：API 598、API 6D、GB13927
耐火试验：API 607、API 6FA
阀门型号：Q61F
连接方式：焊接，对焊
压力等级：PN 1.0-4.0MPa
产品规格：DN10~40mm
产品材质：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选
适用温度：-29℃≤t≤150 ℃(跟阀体材质及密封面材质不同所承温有差异)
适用介质：水、石油、天然气及酸碱介质等
驱动方式：扁形手柄

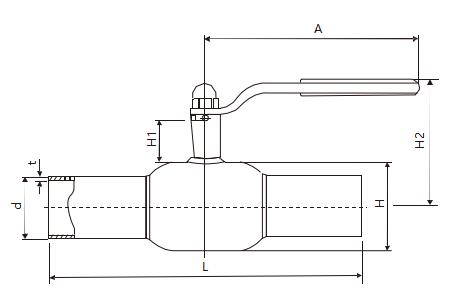

DN(mm) | 公称直径 | H | d | t | L | H1 | H2 | A | W T(kg) |
A/B | |||||||||
20 | 15 | 42 | 26.9/25 | 3 | 200 | 47 | 88 | 145 | 1.1 |
25 | 20 | 48 | 33.7/32 | 3 | 230 | 47 | 90 | 145 | 1.4 |
32 | 25 | 60 | 42.4/38 | 3 | 260 | 48 | 95 | 145 | 2 |
40 | 32 | 76 | 48.3/45 | 4 | 260 | 48 | 100 | 180 | 2.7 |
